路用瀝青軟化點(diǎn)試驗(yàn)檢測(二）
1、涂刷隔離劑
按照相關(guān)規(guī)定要求，要應(yīng)用甘油、滑石粉隔離劑。隔離劑的涂刷是比較復(fù)雜的工作，要根據(jù)不同的情況應(yīng)用不
同的涂刷方法。如果隔離劑涂刷過厚，會占用瀝青的體積，造成其表面產(chǎn)生石粉粒狀凹面。如果隔離劑涂刷太少，
會造成樣品在樣板上取不下來，或者即使可以取下來，在用力取下樣品的同時(shí)會擾動(dòng)瀝青樣品。所以，要科學(xué)控制
隔離劑的涂刷量，實(shí)現(xiàn)正好脫模的狀態(tài)。
2、灌模
環(huán)球法軟化點(diǎn)試驗(yàn)的試樣環(huán)為臺階形，試樣環(huán)內(nèi)盛試樣的體積約為19 773mm3，對試樣球的質(zhì)量進(jìn)行計(jì)算，結(jié)
果為 2.04g，所以在實(shí)際灌模過程中，要注重把握科學(xué)的灌模速度，提前將準(zhǔn)備好的瀝青略高于環(huán)面即可，避免樣
品澆模太少，因?yàn)槿刍鋮s后試樣體積會收縮，造成環(huán)內(nèi)四周難以得到充分填充，對試驗(yàn)結(jié)果造成嚴(yán)重影響。
3、刮模
在規(guī)定條件下，要應(yīng)用熱平直刮刀進(jìn)行刮模，刮模后 要與環(huán)面保持平衡。刮刀的平直度、熱度是試驗(yàn)中的重要
環(huán)節(jié)。刮刀要求平直，其次是刮刀的熱度控制，刮刀的熱度太高，在刮模中瀝青表面會熔化，產(chǎn)生“吱吱”的聲音，
冷卻后由于收縮情況，會造成上、下底表面凹陷；如果刮刀的溫度過低，會出現(xiàn)刮不動(dòng)的現(xiàn)象，有的即使可以刮模，
但是因?yàn)橛昧^大，會造成試樣中心表面凹陷或側(cè)面擾動(dòng)的情況。上述情況會嚴(yán)重影響樣品的制樣質(zhì)量，對檢測結(jié)
果造成嚴(yán)重影響。
4、試驗(yàn)結(jié)果分析

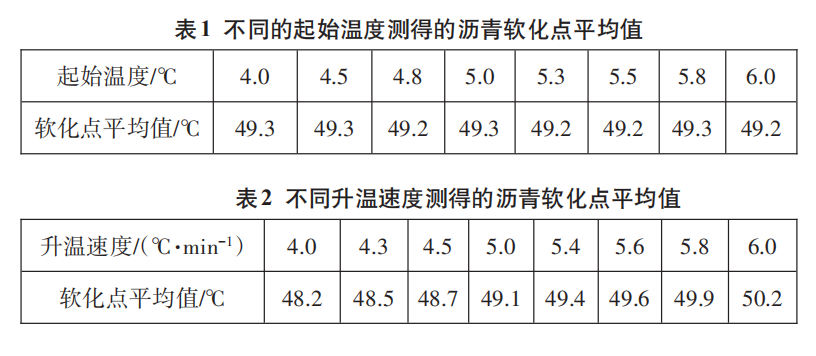

不同的起始溫度測得的瀝青軟化點(diǎn)平均值如表 1所示，
不同升溫速度測得的瀝青軟化點(diǎn)平均值如表2所示。
通過表1可知，黏稠石油瀝青軟化點(diǎn)檢測過程中，試驗(yàn)起始溫度對試驗(yàn)的影響比較小。在當(dāng)起始溫度與規(guī)范規(guī)定
溫度相差±1℃時(shí)，試驗(yàn)結(jié)果偏差僅為±0.1℃。從表 2 可知，升溫速度由 4.0℃/min變化到 4.5℃/min時(shí)，瀝青軟化點(diǎn)
升高了 0.5℃，可見升溫速度對試驗(yàn)的影響比較大，升溫速度較快的情況下，介質(zhì)溫度回到臨界點(diǎn)，試樣環(huán)內(nèi)的瀝青
沒有同步升溫，會造成測出的結(jié)果軟化點(diǎn)偏高，讀數(shù)時(shí)間會對軟化點(diǎn)結(jié)果造成嚴(yán)重影響。在加熱過程中，應(yīng)記錄每
分鐘上升的溫度值，如溫度上升速度超出規(guī)定范圍時(shí)，則試驗(yàn)應(yīng)重做。試樣受熱處理后，出現(xiàn)逐漸下墜的情況，在

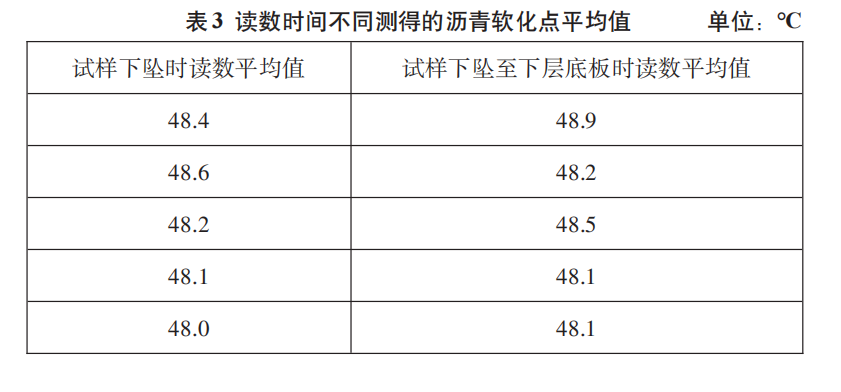

與下層底板接觸過程中，對溫度進(jìn)行讀取，結(jié)果如表3所示
通過表3可知，試樣下墜至下層底板時(shí)讀數(shù)平均值要比剛開始下墜的讀數(shù)偏大。除此之外，在試驗(yàn)過程中，要
嚴(yán)格按照操作流程，要保證鋼球的質(zhì)量和直徑，并且保證鋼球嚴(yán)格居中，確保試驗(yàn)結(jié)果的科學(xué)性。
掃一掃進(jìn)入手機(jī)官網(wǎng)
掃一掃關(guān)注我們
